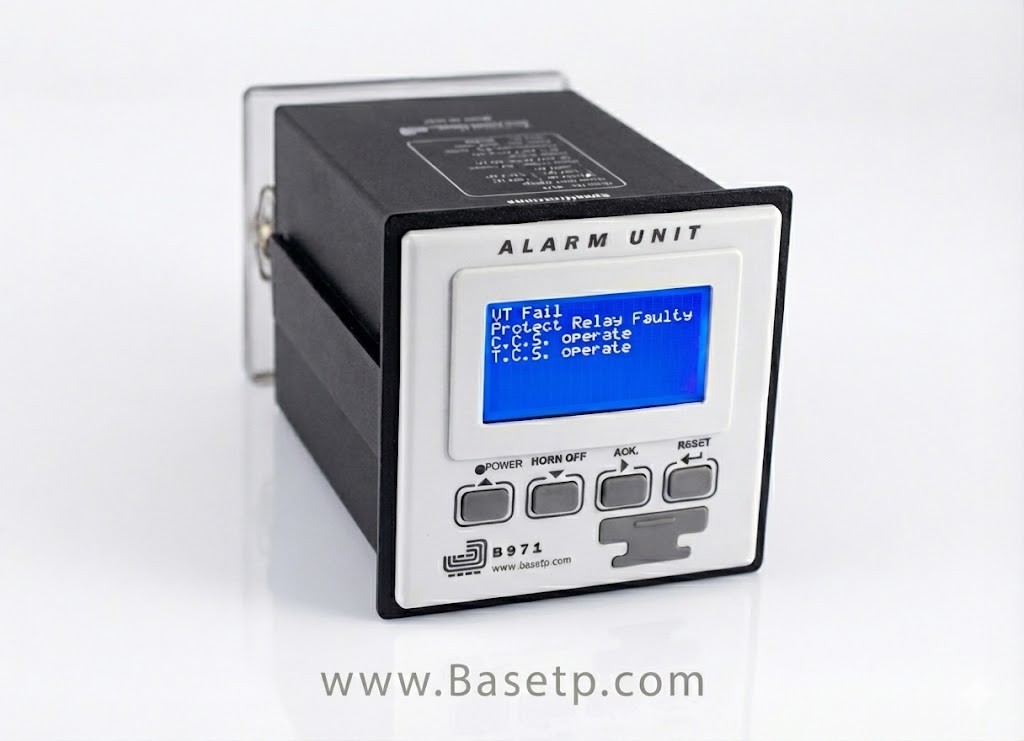

آلارم یونیت مدل B971
alarm unit posht

آلارم یونیت مدل B971



  • دارای 17 ورودی دیجیتال قابل تنظیم

  • قابلیت تنظیم متن آلارم‌ها و وضعیت‌ها

  • دارای 4 رله خروجی فرمان‌پذیر از راه دور

  • ثبت 1000 آلارم‌ همراه با زمان وقوع با دقت 0/01 ثانیه

  • قابلیت همزمانی با پالس سنکرون GPS

  • قابلیت مانیتورینگ آنلاین با نرم‌افزار ساما

  • ایده آل برای پوشش کامل آلارم‌های یک فیدر 20KV

  • پورت RS485 با پروتکل MODBUS



گارانتی و خدمات پس از فروش:

  • 5 سال گارانتی

  • 10 سال خدمات پس از فروش





  • نمایش و ثبت آلارم‌ها در کلیه پست‌های برق تا سطح ولتاژ 400KV

  • مانیتورینگ آلارم‌ها در نیروگاه‌های آبی، بخار و سیکل ترکیبی

  • ثبت و مانیتورینگ آلارم‌ها و وضعیت‌ها در پالایشگاه‌ها و پتروشیمی‌ها

  • کلیه مراکز بزرگ صنعتی همچون : کارخانجات تولید فولاد، مس، مواد معدنی و سیمان

پاسخ سوال خود را بیابید

*



با توجه به اهمیت آلارم‌ها و نیاز به ثبت اطلاعات و مانیتورینگ آنها، شرکت باسط پژوه تهران در پاسخگویی به نیاز مشتریان خود اقدام به طراحی آلارم یونیت مدل B971 نمود.
تولید این دستگاه از سال 87 آغاز شد و طی این مدت در بسیاری از پستهای فشار قوی مشکل گشای کاربران و واحد تعمیرات و نگهداری بوده است.

برخی مشتریان این محصول:

   نام شرکت

تعداد B971

نام شرکت

تعداد B971

برق منطقه‌اي سمنان

131

سایپا

135

آب و فاضلاب استان فارس

121

پتروشیمی جم

70

برق منطقه‌اي فارس

45

ذوب‌آهن پاسارگاد

21

برق منطقه‌اي غرب

28

پارس صنعت پرند

46

برق منطقه‌اي مازندران

28

صنعت‌کاران سیکا

13

برق منطقه‌اي باختر

23

توان گستر دقیق

13

مدیریت تولید برق ری

31

آشتیان تابلو

15




دقت

زمان پاسخ 10ms

ولتاژ تغذيه

ولتاژ تغذيه نامي ( Vx ) ( طبق سفارش 110V AC or DC (12, 24 or 48 VDC
محدودة تغييرات  60to 250 V AC or DC
حداكثر توان مصرفي دستگاه 3W
حفاظت اضافه ولتاژ  2Vx Continuously

ورودي‌های دستگاه

سه دسته ورودي ديجيتال پنج تايي
دو ورودي ديجيتال جداگانه براي(C.C.S , T.C.S)
ولتاژ کار ورودي ها (سایر رنج ها طبق درخواست) 60V to 130V DC
حفاظت اضافه جريان  Approx. 2mA

کنتاکت‌های خروجی

کنتاکت رله ها 1N.O
جريان نامي براي بار اهمي 5A
جريان نامي براي بار سلفي 2A

مدار T.C.S. , C.C.S

ولتاژ مدار تحت نظارت 80to 130V DC
جريان انداز ه گيري typ. 2 mA
مقاومت براي ولتاژ 110V DC 220KΩ/4W
تاخير زمان آلارم (قابل تنظيم) typ 5 s

شرايط محيطي

محدوده دماي كار مرجع   0to 40 °C
محدوده دماي كار نامي

-10to 55 °C

محدوده دماي نگهداري -40to 70 °C
محدوده رطوبت  (بدون شبنم) % up to 90

پروتکل

پروتکل ارسال اطلاعات  MODBUS RTU

ابعاد

ابعاد دستگاه  ( DIN96 (96x96x160 mm
ابعاد برش تابلو  92x92 mm
