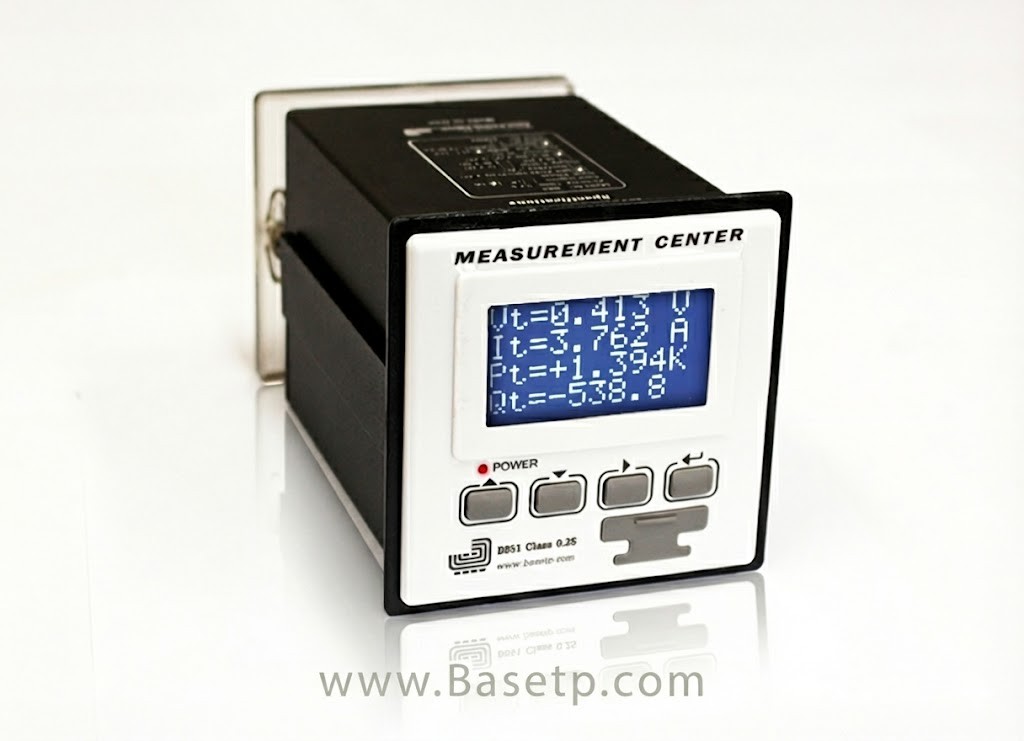

مرکز اندازه‌گیری مدل B851

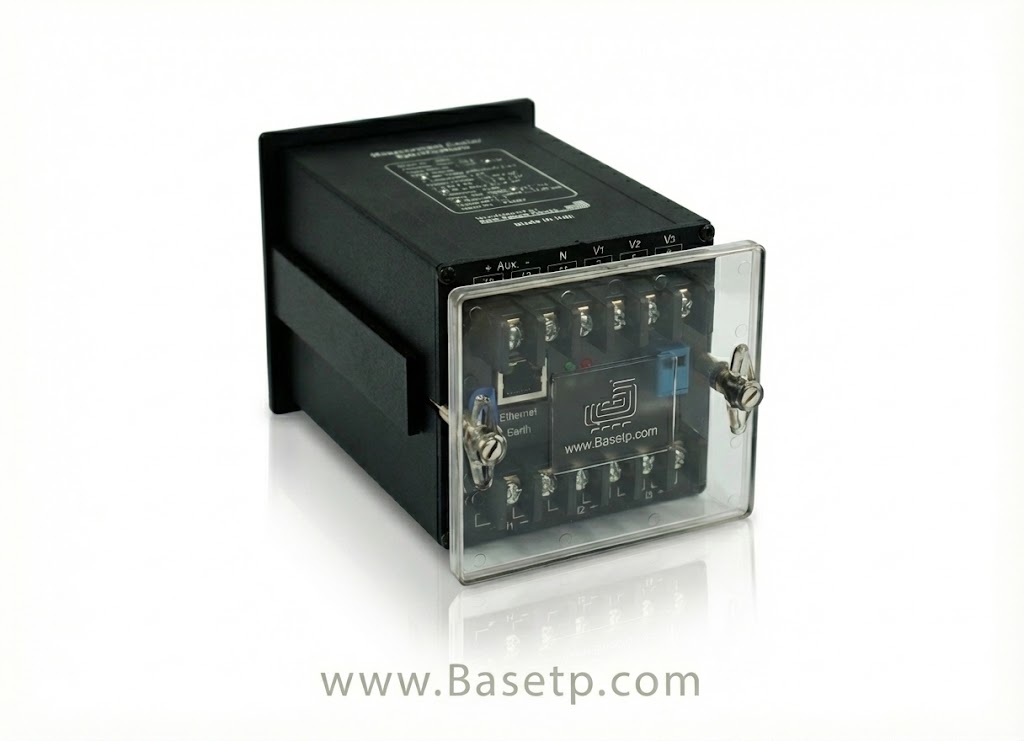

1 851posht

مرکز اندازه‌گیری مدل B851



  •   اندازه‌گیری بسیار دقیق با کلاس دقت 20.

  •  آنالیز هارمونیکی تا هارمونیک 23

  •  تا 8 تعرفه قابل تنظیم

  •  ثبت کلیه پارامترها

  • ثبت حالتهای گذرای ولتاژ و جریان

  • ثبت کلیه اطلاعات به مدت 14 سال (4G)

  • نمایش پارامترها در سایزهای مختلف (ریز، درشت، متوسط)

  • 4 عدد رله خروجی به همراه PLC داخلی

  • 4 خروجی آنالوگ 20-4 میلی آمپر قابل برنامه ریزی

  • ارتباط از طریق GPRS ، RS485  یا Ethernet



گارانتی و خدمات پس از فروش:

  • 5 سال گارانتی

  • 10 سال خدمات پس از فروش



اسامی دیگر محصول

  • پاورمتر
  • آنالایزر
  • Measurement Center
  • مولتی فانکشن


اندازه گیری:

  • کلیه تابلوهاي برق صنعتي و کنترلي برای نمايش پارامترهاي ولتاژ، جريان، توان، انرژي، فرکانس، هارمونیکی و ...
  • در کلیه پست های برق و نیروگاه ها تا سطح ولتاژ 400KV
  • نظارت دقيق و لحظ هاي بر انرژي مصرفي پمپ ها در چاه‌های آب
  • محاسبه هزينه انرژي الکتريکي در قيمت تمام شده محصول


محافظت از تجهیزات:

  • آگاهي از وضعيت پارامترهاي کارکردي و برنامه‌ريزي براي تعميرات پيشگيرانه
  • حفاظت از سوختن الکتروموتورها و کاهش هزينه‌هاي تعويض و تعمير الکتروموتورها
  • مشاهده پارامترهاي مختلف و اطلاع از هر گونه وضعيت غير عادي در دستگاه‌ها و یا تجهیزات تولید


مدیریت مصرف:

  • تفکيک مصارف داخلي در صنایع و کارخانجات
  • سیستم انداز ه گیری برای مديريت مصرف انرژي
  • مستند سازي و کنترل عملکرد واحدهاي مختلف توليد نظير نوع مصرف و زمان روشن يا خاموش بودن دستگاه‌ها
  • کنترل ماکزيمم ديماند و عدم تخطي از ديماند مجاز
  • صدور قبض برق و گزارشات ویژه انرژی


پاسخ سوال خود را بیابید

*



تولید این دستگاه از سال 86 آغاز شد و تاکنون بیش از 13000 دستگاه مرکز اندازه‌گیری مدل B851  در پست‌های فشار قوی، وزارت نفت صنایع و کارخانجات سراسر ایران و شرایط مختلف آب و هوایی نصب شده و مورد بهره‌برداری قرار گرفته است.



مرجع فروش B851 در یک نگاه

  • بیش از 7500 دستگاه به شرکت‌های برق منطقه‌ای و توزیع

  • بیش از 700 دستگاه به شرکت‌های آب و فاضلاب

  • بیش از 5200 دستگاه به کارخانجات و صنایع بزرگ

  • استفاده شده توسط 700 شرکت مختلف در سراسر ایران

  • بیش از 500 دستگاه به شرکت‌های زیر مجموعه وزارت نفت

برخی مشتریان این محصول



نام شرکت

تعداد B851

نام شرکت

تعداد B851

نام شرکت

تعداد B851

برق منطقه‌اي خوزستان

1908

برق منطقه‌اي فارس

1227

آب و فاضلاب روستايي استان فارس

258

برق منطقه‌اي آذربايجان

1188

برق منطقه‌اي اصفهان

1062

آب و فاضلاب استان فارس

251

برق منطقه‌اي زنجان

588

برق منطقه‌اي غرب

285

آب و فاضلاب شيراز

119

برق منطقه‌اي سمنان

292

برق منطقه‌اي باختر

358

ایران خودرو دیزل

114

برق منطقه‌اي سيستان و بلوچستان

123

برق منطقه‌اي هرمزگان

62 بهره‌برداری نفت و گاز گچساران

170

برق منطقه‌اي يزد

49

برق منطقه‌اي مازندران

41

توزيع نيروي برق اردبيل

40

برق منطقه‌اي کرمان

56

مديريت توليد برق مشهد

40

توزيع نيروي برق بوشهر

75

برق منطقه‌اي خراسان

124

فولاد خوزستان

126

سایپا

197

برق منطقه‌اي تهران

135

مجتمع صنعتی ذوب آهن پاسارگاد

108

فولاد آلیاژی ایران

136









دقت
اندازه گيري ولتاژ، جريان و ضريب توان                                                                                   0.2 %
اندازه گيري انرژي اكتيو 22 - IEC 62053 Class 0.2
اندازه گيري انرژي راكتيو IEC 1268 Class 0.5
اندازه گيري زمان                                                                                                           180sec/year
اندازه گيري فرکانس                                                                                                           0.02 %
ولتاژ ورودي
ولتاژ ورودي نامي (طبق سفارش) Vn =100 , 110V AC or 400 VAC
محدودة تغييرات 0.2to 1.2 Vn
حفاظت اضافه ولتاژ 2Vn ,10 sec
Burden (با استفاده از ولتاژ كمكي) 0.1VA >

فرکانس کار

فركانس كار نامي  50 HZ
محدوده تغييرات فركانس 45to 55 HZ

جريان ورودي

جريان ورودي نامي  (طبق سفارش) 1A or 5A
Burden  0.1VA >
حداكثرجريان قابل اندازه گيري 1.2In
حفاظت اضافه جريان  30In for 1 sec, 10 In for 10 sec, 3 In Continuously

ولتاژ تغذيه

ولتاژ تغذيه نامي ( Vx ) (طبق سفارش 110V AC or DC (12, 24 or 48 VDC
محدودة تغييرات  80to 250 V AC or DC
حداكثر توان مصرفي دستگاه 4W
حفاظت اضافه ولتاژ  2Vx Continuously
شرايط محيطي
محدوده دماي كار مرجع   0to 40 °C
محدوده دماي كار نامي

-10to 55 °C

محدوده دماي نگهداري -40to 70 °C
محدوده رطوبت  (بدون شبنم) % up to 90
پروتکل
پروتکل ارسال اطلاعات  MODBUS RTU
ابعاد
ابعاد دستگاه به همراه صفحه محافظ ترمینال  ( DIN96 (96x96x160 mm
ابعاد برش تابلو  92x92 mm
